テクニカルレポート

このコーナーでは、当社の技術や、専門誌への寄稿記事紹介、製品に関するワンポイント情報等適時掲載します。ぜひご一読ください。

No.1601 低フリクション薄幅3本リングセット

環境改善課題にNPRのテクノロジーがお応えします。 低フリクション設計 排ガス対応 ピストンリング


製品の特徴

  • リングの薄幅化により、ピストン及びブロック高さの低減が図れ、エンジン全体の軽量化に寄与します。
  • 薄幅化により追従性の向上と高回転化が図れます。
  • 豊富なサイズバリエーションから最適な仕様が選べます。

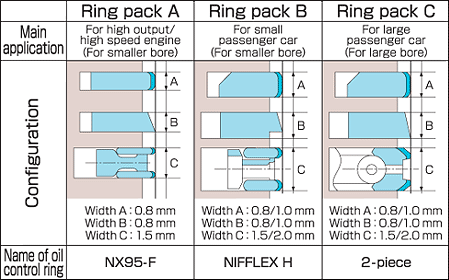

構成

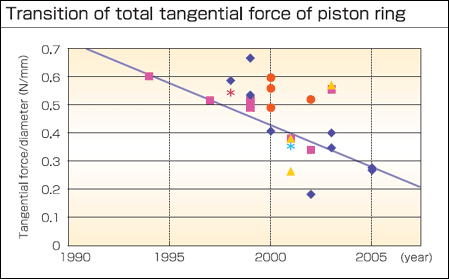

フリクション低減推移

No.2601 新PVDコーティングピストンリング



製品の特徴

  • ボロン添加により靭性が向上し、耐クラック性に優れた皮膜を形成します。
  • 高Pmaxエンジン及びcooled-EGR採用車に最適です。
  • 当社特殊表面処理ライナとの組合せで更に真価を発揮します。

構造

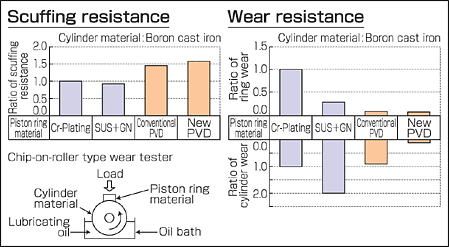

性能比較

No.3601 環境対応シリンダライナ

エンジンの環境対応に寄与する シリンダライナ


製品の特徴

アルミブロック鋳包みライナ
特殊な外周形状を採用することにより、アルミブロックへの熱伝導性の向上や、鋳包み強度の確保を実現しました。
ディーゼル用ドライライナ
ドライタイプの採用により、薄肉化を実現したシリンダライナです。薄肉化によってボアピッチの短縮が可能となり、エンジンブロックの小型・軽量化に大きく貢献します。また、排出ガス規制に対応する材料・表面改質、面性状向上等の技術開発を進め、市場に投入しています。

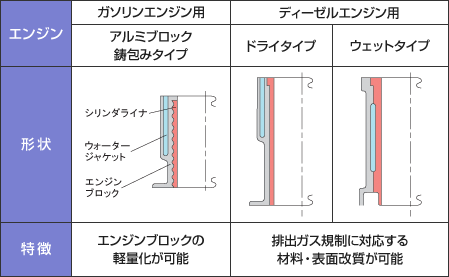

構造

No.4601 拡散接合工法 P/Mカムシャフト

カムロブをスチールパイプに組み込んだ P/Mカムシャフト


製品の特徴

  • 軸は強靭なスチールパイプ。細身の設計でも安心です。
  • カムロブは高面圧に強い焼結合金材。的確な材料が選べます。
  • カムロブの幅と間隔が狭いマルチバルブカムの設計に最適です。
  • 中空構造です。20~40%の大幅重量軽減(鋳鉄比)ができます。
  • 精度がよいので、後加工が低減します。
  • 高い品質と信頼性は、国内外2,000万本以上の実績でも実証されています。

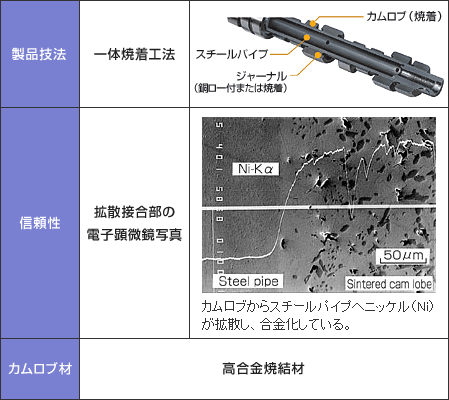

工法と信頼性

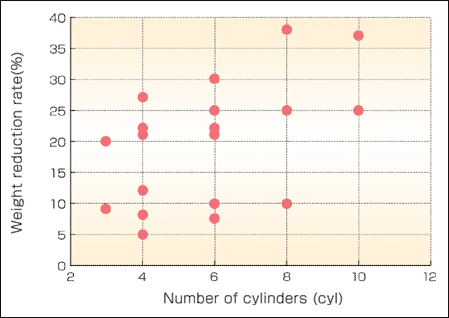

軽量効果実例

No.5601 業界一の実績を誇るバルブシート

業界一の実績で機能の多様化に応える バルブシートインサートシリーズ


製品の特徴

NPRのコア技術であるトライボロジ技術により、あらゆるエンジンの要求機能にお応えします。最近の技術動向であるリーンバーンや排気ガス規制対応エンジンのみならず、CNG・LPG等の代替燃料耐応のシートを鉛(Pb)の添加を不要として開発し、地球環境の面からも高い評価が得られています。エンジン性能を100%発揮させる、バルブシートの材料・工法開発は、さまざまなシミュレーション技術で検証し、開発を進めています。

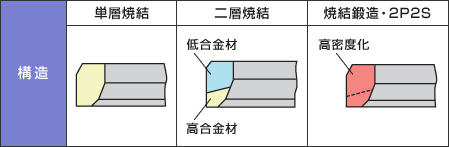

工法と信頼性

No.6601 No.7601 MIM工法ロッカーアーム

三次元形状を一発成形・設計の自由度を広げる 焼結金属射出成形(MIM) エンジン部品


製品の特徴

  • 相対密度が高く(95%以上)溶製材並みの機械的強度が得られます。
  • 溶製材と同様の熱処理・表面処理や溶接が可能です。
  • 三次元成形を生かした軽量化設計・省加工化が可能です。

製品例

Forming simulation



製品の特徴

  • 中空横穴成形が可能で、加工工数が大幅に削減できます。
  • 要求機能に合わせ最適磁気特性の材料が得られます。

磁気特性比較

製品例

No.8601 焼結合金製シンクロナイザリング

高性能・高強度・低コストを実現する 焼結合金製 シンクロナイザリング


製品の特徴

  • 温間・多段成形工法により高密度化・最適密度バランスを実現。
  • 最適材料設計技術により、動μの向上と静μの低減を図り、より高性能な製品を提供します。

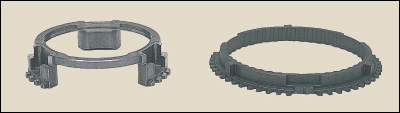

製品例

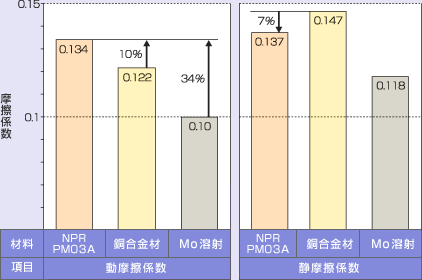

性能比較

NPRの得意とする材料技術と最新工法で、各種焼結部品の開発・製造にお応えします。
御用命をお待ちしております。
